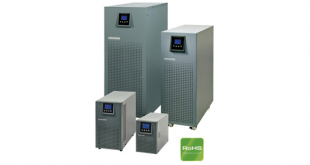

NETYS RT 1-11 KVA

NETYS RT
Rack veya Tower tipi komple koruma 1100 VA’dan 11000 VA’ya kadar

PDF Türkçe Katalog Download PDF English Catalog Download

Aşağidakiler için çözüm

• Anahtarlama
• Depolama
• Sunucular ve ağ oluşturma cihazları
• VoIP iletişim sistemleri
• Yapısal kablolama sistemleri
• Kontrol sistemleri
• Video gözetim sistemleri

Avantajlari

Kurulumu basit

• IEC giriş ve çıkış bağlantıları (1100-3300 VA) veya dahili magnetotermal giriş anahtarına sahip (5000-11000 VA), terminal giriş ve çıkış bağlantıları.
• Rak kabinlere kurulum için kompakt taban alanı.
• Çekici tasarım.

Kullanımı kolay

• İlk başlangıçta hiçbir yapılandırma gerektirmez.
• LAN ağlarına veya Bina Yönetim Sistemlerine (BMS) entegre edilmek üzere geniş iletişim protokolü seçenekleri.
• UPS’in çalışma durumunu, uzmanlık seviyesi düşük kullanıcılar için dahi, anında gösteren sesli uyarıcılarla açık ve düzenli LED arayüzü (1100-3300 VA).
• 6 dilde menüsü olan LCD ekran (5000-11000 VA).

Pratik ihtiyaçları karşılar

• Şebeke güç kaynağındaki her türlü bozukluğu tamamen filtrelemek ve maksimum hizmet koruması sağlamak için, sinüzoidal dalga formuyla çevrimiçi çift dönüştürme teknolojisi.
• Her türlü destekleme süresi gerekliliklerini, kurulumdan sonra dahi karşılamak için modüler akü uzantısı (EBM).
• Bir modülün bozulması halinde dahi kritik hizmetlerin sürekliliğini en üst seviyeye çıkarmak için 1+1 paralel yedekli yapılandırma imkanı (5000-11000 VA).

Standart elektriksel özellikleri

• Dahili geri besleme koruması.
• Telefon / ADSL modemleri için atmosfer olaylarına karşı koruma (NTP).
• Acil Güç Kapatma (EPO) için RJ11 bağlantısı.
• Akü uzatma modülleri için bağlantı.
• Paralel işletim için port (5000-11000 VA).

Elektrik seçenekleri

• 1+1 paralel modül (5000-11000 VA).
• Kesintisiz manuel baypas (5000-11000 VA).
• Akü uzatma modülleri.

Standart iletişim özellikleri

• LOCAL VIEW: Windows®, Linux® ve Mac OS X® işletim sistemleri için ideal UPS denetim ve sistem kapatma çözümü.
• HID: Windows® ve Mac OS X® tümleşik hizmet temelli UPS yönetimi – USB arayüzü (1100-3300 VA).
• MODBUS RTU.
• RT-VISION: Birçok işletim sisteminde UPS izleme ve kapatma yönetimi için profesyonel WEB/SNMP arayüzü (5000-11000 VA).

İletişim seçenekleri

• RT-VISION: birçok işletim sisteminde UPS izleme ve kapatma yönetimi için profesyonel WEB/SNMP arayüzü (1100-3300 VA).
• Kuru kontak arayüzü.

Bağlantılar

1. Şebeke giriş soketi (IEC 320)
2. Fan
3. Çıkış prizi (tam güç)
4. EPO (Acil Güç Kapatma) girişi
5. RS232 arayüzü (MODBUS protokolü)
6. USB portu
7. Giriş koruması
8. Çıkış soketleri (IEC 320 – 10 A);
9. Ek akü bağlantısı
10. Opsiyonel haberleşme kartları için yuva
11. Ek akü bağlantısı
12. Çıkış terminalleri
13. Giriş terminalleri
14. Giriş anahtarı
15. RJ45 LAN ethernet bağlantısı
16. Paralel port bağlantısı

Akü uzantısı

Netys RT 1100-3300 VA – Akü uzantısı


Netys RT 5000-11000 VA – Akü uzantısı


Kontrol paneli


1. Sarı LED yanar. Bypass modunda çalışma 2. Yeşil LED yanar. Şebeke sağlam 3. KAPATMA düğmesi 4. Yeşil LED yanar. Normal çalışma (çevirici hatta) 5. AÇMA / TEST ve sesli uyarı devre dışı bırakma düğmesi 6. Navigatör düğmesi 7. Alfanümerik LCD ekran 8. Yeşil LED yanar. Yükün durumu 9. Yük durumu 10. Yapılandırma	11. Programlanabilir prizler 12. Akü durumu 13. Yük seviyesi (5 adım) 14. Uyarı zili kapalı 15. Mevcut yük 16. Akü arızası / Aküyü değiştirin 17. Genel alarm 18. Aşırı yük 19. Giriş değeri 20. Normal mod / Akü modu (yanıp söner)

Teknik veriler

Güç	1100 VA / 900 W	1700 VA / 1350 W	2200 VA / 1800 W	3300 VA / 2700 W	5000 VA / 4500 W	7000 VA / 5400 W	9000 VA / 7200 W	11000 VA / 9000 W
Mimari	PFC girişi ve otomatik bypass ile On line – çift çevrim VFI
Paralel yedekli işlev	–	–	–	–	1+1	1+1	1+1	1+1

Giriş
Gerilim	230 V (1 faz) 175÷280 V; %70 yükte 120 V’ye kadar	230 V (1 faz) 181÷280 V; %50 yükte 100 V’ye kadar
Frekans	50/60 Hz +/-%10 (Otomatik Olarak Seçilebilir)
Güç faktörü / THDI	>0.99 / <5%

Çikiş
Gerilim	230 V (1 faz) seçilebilir 200 / 208 / 220 / 240 V – 50 veya 60 Hz ± %2 (± 0.05 Hz, akü modunda)
Güç faktörü	0.9 @ 1000 VA	0.9 @ 1500 VA	0.9 @ 2000 VA	0.9 @ 3000 VA	0.9 @ 5000 VA	0.9 @ 6000 VA	0.9 @ 8000 VA	0.9 @ 10000 VA
Verimlilik	%93’ye kadar on line mod
Aşırı yük kapasitesi	sürekli olarak %105’e kadar; %125 x 3 dk.; %150 x 30 sn.				sürekli olarak %105’e kadar; %125 x 5 dk.; %150 x 30 sn.
Çıkış bağlantıları	6 x IEC 320-C13 (10 A)	6 x IEC 320-C13 (10 A) + 1 x IEC 320-C20 (16 A)			terminaller

Akü
Standart otonomi⁽¹⁾	8	12	8	10	8	6	8	6
Gerilim	24 VDC	48 VDC	48 VDC	72 VDC	192 VDC	192 VDC	240 VDC	240 VDC
Şarj süresi	< %90 kapasiteye ulaşması için 3 s.				< %90 kapasiteye ulaşması için 6 s.

İletişim
Mimik panel	Grafik simgeli LCD				6 Dilde menüsü olan LCD ekran
RS232 MODBUS protokolü	•	•	•	•	•	•	•	•
USB HID protokolü	•	•	•	•	–	–	–	–
WEB / SNMP (Ethernet RJ45bağlantı noktası)	seçenek	seçenek	seçenek	seçenek	•	•	•	•
COMM yuvası	•	•	•	•	•	•	•	•
Kuru kontak kartı	seçenek	seçenek	seçenek	seçenek	seçenek	seçenek	seçenek	seçenek
EPO girişi (RJ11 bağlantı noktası)	•	•	•	•	•	•	•	•
Paralel bağlantı noktası	–	–	–	–	•	•	•	•

Standartlar
Güvenlik	IEC/EN 62040-1, AS 62040.1.1, AS 62040.1.2
EMC	IEC/EN 62040-2, AS 62040.2
Performans	IEC/EN 62040-3 (verimlilik bağımsız bir kurum tarafından test edilmiştir)
Ürün bildirimi	CE, RCM (E2376)

Çevre
Çalışma ortamı sıcaklığı	0°C ile +40 °C (en iyi akü ömrü için 15 °C ile 25 °C)
Bağıl Nem	%5-95 yoğuşmasız
Gürültü seviyesi (ISO 3746)	< 45 dBA	<50 dBA	< 55 dBA

Boyutlar ve ağirlik
Standart UPS boyutları G x D x Y	89 x 333 x 440 mm	89 x 430 x 440 mm		89 x 608 x 440 mm	177.5 x 670 x 440 mm		261 x 623 x 440 mm
UPS RACK boyutu	2U	2U	2U	2U	2U+2U	2U+2U	3U+3U	3U+3U
Standart UPS ağırlığı	13 kg	18 kg	19 kg	30 kg	15.5+40 kg	16+40 kg	19.5+66 kg	20+66 kg
IP derecesi	IP20
EBM modülü boyutu G x D x Y	89 x 340 x 440 mm	89 x 438 x 440 mm		89 x 610 x 440 mm	89 x 608 x 440 mm		130.5 x 623 x 440 mm
EBM modülü RACK	2U	2U	2U	2U	2U	2U	3U	3U
EBM modülü ağırlığı	16 kg	29 kg	29 kg	43 kg	40 kg	40 kg	66 kg	66 kg

(1) nominal yükün %75’i, PF (Güç faktörü) 0.7.

Ticari süreklilik için paralel yedekli işletim

En yüksek kullanılabilirlik seviyesine ulaşmak ve kritik hizmetlere güç sağlamak için, 3.3 kVA üstü NETYS RT UPS modülleri 1:1 yedeklilik için yapılandırılabilir.
Yedekli işletimin (1+1) anlamı: sistem, yükü korumak için gerekli olandan bir fazla UPS modülünü devreye sokar; bir arıza durumunda, çevrimiçi korumayı sürdürerek yük için yeterli güç besleme kapasitesini garanti eder.
Paralel teknolojisi, yük paylaşımı prensibine dayalıdır, burada her iki birim de daima çalışır durumda tutulur.
Yedekli bir yapılandırmada, toplam sistem kullanılabilirliği benzer teknoloji kullanan, geleneksel bir UPS sistemine göre çok daha yüksek olur.
1+1 yedekli yapılandırma, ilave devreler gerektirmez ve dolayısıyla gelecekte kurulabilir, bunun için sadece iki UPS modülü ve kablolama ile UPS tesisatının bakımını kolaylaştıran bir kolektör / manuel baypas modülü kullanılır.
Çözümü daha da akıcı kılmak için, ayrı bir akü veya paylaşımlı aküyle çalıştırmak da mümkündür, bu şekilde yüksek seviyede otonomi gerektiren uygulamalarda büyük fayda sağlanır.
