ITYS2 10-20KVA

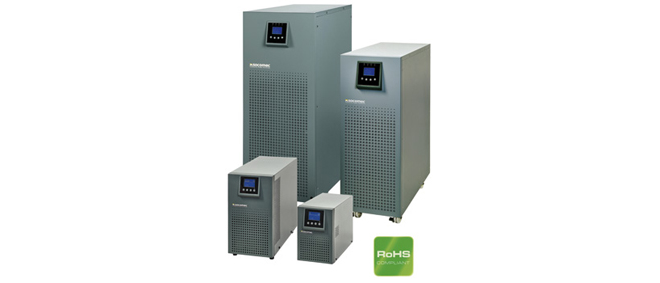

ITYS
Güvenilir ve çok yönlü güç koruması 1’den 10 kVA’ya kadar

Aşağidakiler için çözüm

• Profesyonel iş istasyonları
• Sunucu ve şirket ağları
• Depolama sistemleri
• Endüstriyel otomasyon
• Güvenlik sistemleri
• Telekom sistemleri

Avantajlari

Yüksek koruma ve kullanılabilirlik

• Gerçek çevrimiçi çift çevrim teknolojisi (VFI) yüksek kullanılabilirlik ve tam güç koruması sağlar.
• ITYS, sabit çıkış voltajı ve frekans regülasyonu sayesinde çeşitli uygulamalar, çalışma ortamları ve jeneratör setleri ile uyumludur.
• Aşırı yük veya arıza durumunda otomatik baypas yükü beslemeye devam eder.

Sağlam ve çok yönlü

• Kompakt kasalı UPS sistemi çalışma ortamında yer tasarrufu sağlar.
• İlk başlatmada hiçbir yapılandırma gerektirmez.
• IEC 320 soket veya terminalleriyle kolay bağlantılar.
• Giriş voltajı için geniş tolerans aralığı, akü moduna geçiş sayısını sınırlandırarak akü ömrünü uzatır.
• Periyodik veya acil durum bakım çalışması için manuel baypas.

Geniş akü yapılandırılabilirliği

• Bir kesinti durumunda güç beslemesinde süreklilik sağlamak amacıyla, tüm ITYS modelleri için esnek akü yönetimi olanağı mevcuttur.
• Modüler akü uzatması, beslenecek olan yüke göre çok geniş bir güç destekleme süresini karşılamaktadır.
• Modüler akü uzatması, kurulumdan sonra bile besleme süresinde sınırsız bir artış sağlamaktadır.
• Güçlü akü şarj cihazı modelleri, harici yüksek kapasiteli aküler kullanarak sürekli ve güvenilir çalışmayı garanti etmekte ve bu sayede uzun süreli kesintilerde besleme sürekliliği sağlamaktadır.

Gelişmiş iletişim

• LAN ağlarına veya Bina Yönetim Sistemlerine (BMS) entegre edilmek üzere geniş iletişim protokolü seçenekleri (JBUS, TCP / IP ve SNMP dahil) mevcuttur.
• Güç kaynağının yönetimi ve uygulamaların Windows^®, Linux ve Mac OS X^® sistemleriyle yerel olarak veya uzaktan kapatılması için gelişmiş RS232 bağlantısı.
• Windows^® ve Mac OS X^® sistemleri ile doğrudan etkileşim için USB bağlantı noktası.
• UPS cihazının uzman olmayan kullanıcılar tarafından bile kolayca kullanılabilmesi için net ve kolay anlaşılan LCD arayüzü.

Yerel ve IP ağı yönetim çözümleri

• LOCAL VIEW: UPS cihazının Windows^®, Linux ve MAC OS X^® işletim sistemlerinde gözetimi ve kapatılması için noktadan noktaya ideal yazılım (tüm modeller için standarttır).
• NET VISION: UPS birimlerinin uzak bir konumdan gözetimi ve kontrolü için profesyonel ağ adaptörü (tüm modellerde isteğe bağlı).

Ön görünüm bağlantıları

1. USB seri bağlantı noktası
2. RS232 seri bağlantı noktası
3. EPO (Acil Güç Kapama)
4. Kuru bağlantı arayüzü (DB9)
5. İsteğe bağlı iletişim kartları için yuva ⁽¹⁾
6. Manuel baypas
7. Giriş koruması (termal kesici)
8. Akü sigortası tutucusu

9. Güvenlik kilitli tekerlek
10. Giriş, çıkış ve harici akü terminal kartı
11. Ek akü modülleri için bağlantı
12. Çıkış soketleri (IEC 320)
13. Giriş koruması
14. Giriş soketi (IEC 320)
15. Çıkış terminalleri(1) Kuru bağlantı arayüzü veya WEB / SNMP ağ adaptörü.

Teknik bilgiler

	ITYS – UPS
Sn	1000 VA	2000 VA	3000 VA	6000 VA	10000 VA	10000 VA
Pn	800 W	1600 W	2400 W	5400 W	9000 W	9000 W
Giriş / çıkış	1/1					1/1 or 3/1

Giriş
Nominal gerilim	230 V (110÷300 V)	230 V (176÷276 V)	400 V (3/1), 230 V (1/1)
Nominal frekans	50/60 Hz		50/60 Hz ±10 %
Güç faktörü	0.98		0.99

Çıkış
Nominal gerilim	208 / 220 / 230 / 240 V (± 2 %)			208 / 220 / 230 / 240 V (± 1%)
Nominal frekans	50 / 60 Hz (45÷55 Hz / 54÷66 Hz)
Aşırı yük	10 saniye için %150’ye kadar			1 dakika için %150’ye kadar	10 saniye için %150’ye kadar
Crest faktörü	3:1
Bağlantılar	3 x IEC 320 (C13)	6 x IEC 320 (C13)	4 x IEC 320 (C13)+ terminalleri	terminalleri

Aküler
Tip	kapalı kurşun-asit bakım gerektirmez – tahmini ömrü 3/5 yıl
Voltaj	36 V DC	96 V DC		240 V DC		288 V DC
Destekleme süresi⁽¹⁾⁽²⁾	10 dak	17 dak	9 dak	13 dak	9 dak	9 dak
Akü şarj cihazı⁽³⁾	8 A			4 A		–

Haberleşme
Arayüzler	RS232 – USB	RS232 – USB – Kuru kontak	RS232 – USB
Ethernet adaptörü	NET VISION (TCP / IP & SNMP) opsiyonel kart
Yerel haberleşme yazılımı	Local View

Verim
On Line modu	%91’e kadar			%94’e kadar

Çevre
Ortam çalışma sıcaklığı	0 °C ile +40 °C arası (maksimum akü ömrü için 15 °C ile 25 °C arası)
Bağıl nem	< %95, yoğuşmasız
Maksimum yükseklik	indirgemesiz 1000 m
1 m’deki gürültü seviyesi	< 50 dBA	< 55 dBA

UPS kabini
Boyutlar G x D x Y	145 x 400 x 220 mm	192 x 460 x 347 mm	260 x 550 x 708 mm		350 x 650 x 890 mm
Ağırlık (dahili akülü modeller)	13 kg	31 kg	80 kg	84 kg	115 kg
Ağırlık (dahili aküsüz modeller)	7 kg	13 kg	25.5 kg	29.5 kg	–
Koruma derecesi	IP20

Standartlar
Güvenlik	IEC/EN 62040-1, AS 62040.1.1, AS 62040.1.2
EMC	IEC/EN 62040-2, AS 62040.1
Performans	IEC/EN 62040-3 (verimlilik bağımsız bir kurum tarafından test edilmiştir)
Ürün bildirimi	CE, RCM (E2376)

(1) Nominal yükün %75’inde (dahili akülü modeller) PF 0,7
(2) Dahili akülü modelller.
(3) Aküsüz modelller.
