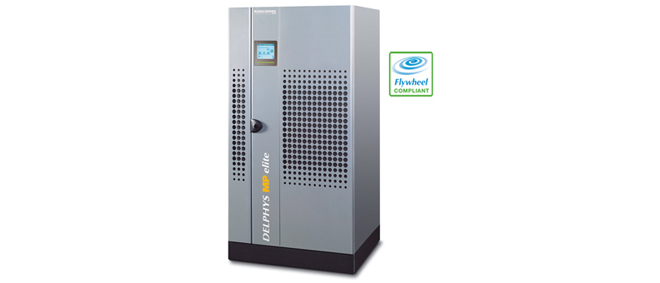

DELPHYS MP 80-200 KVA

DELPHYS MP Elite
Dayanıklı, trafolu güç koruması 80 – 200 kVA

PDF Türkçe Katalog Download PDF English Catalog Download

Uygulama alanları

• Endüstri
• İşlemler
• Altyapı
• Sağlık
• Hizmet sektörü
• Telekomünikasyonlar

Avantajlar

Optimum yük koruması

• VFI modunda sürekli çalışma (On Line – çift çevrim).
• İnverter izolasyon trafosu, DC akımın hem yükten hem de bypass kaynağından galvanik ayrılmasını sağlar.
• Tüm yük koşullarında çıkış gerilimi hassasiyeti.
• Anormal yük koşullarına karşı dayanıklılık için yüksek aşırı yük kapasitesi.
• Kolay bakım yapılabilirliği, çekerek çıkartılabilir alt donanımlar ve tüm bileşenlere önden erişebilirlik sayesinde Ortalama Tamir Süresini (MTTR) azaltmaktadır.
• Tak-çıkar özelliği, yüksek kalitede gücü korurken genişletme veya yedekli çalışma işlemlerini basitleştirir.

Sağlam ve güvenilir

• Saha tecrübesi kanıtlanmış teknoloji.
• Arıza toleranslı, tümleşik yedeklilik bileşenlerine sahip mimari.
• Fan arızası tespiti ve yönetimi.
• Hassas doğrulukta arıza tespiti, yük için güç beslemesini garanti eder.
• Paralel sistemler için kaskat arıza koruması.
• Endüstriyel ortamlar için mekanik ve elektriksel dayanıklılık.

Minimuma Düşürülmüş Toplam Sahip Olma Maliyeti

• VFI modunda, trafo da dahil yüksek verim.
• Yüksek güç yoğunluğu: Küçük ayak izi sayesinde, tesislerinizde yerden tasarruf sağlar.
• Yüksek ve sabit giriş gücü faktörü, giriş ağı alyapınızın boyutlarını sınırlandırmanıza yardımcı olur.
• Doğrultucunun şebeke bağlantısı sadece 3 kablo gerektirir (nötr gerekmez).
• Yüksek kısa-devre kapasitesi, çıkış kısmındaki koruma cihazlarının işini basitleştirir.
• Akünün UPS’ye bağlantısı için sadece 2 kablo yeterlidir.

Paralel sistemler

• 6 üniteye kadar modüler paralel yapılandırma, sınırlama olmadan geliştirme.
• Dağılımlı veya merkezi bypass.
• Statik Transfer Sistemleri ile ikiz kanallı mimari.

Standart elektriksel özellikleri

• 6 haberleşme kartı için yuvalar.
• Geri besleme koruması: tespit devresi.
• Standart arayüz:
– 3 giriş (acil durum durdurma, jeneratör grubu, akü koruma),
– 4 çıkış (genel alarm, destekleme, bypass,önleyici bakım gereksinimleri).
• 6 birime kadar paralel bağlantı.

Elektrik seçenekleri

• EBS (Uzman Akü Sistemi).
• VOLAN uyumlu.
• ACS senkronizasyon sistemi.
• Yedekli elektronik güç kaynakları.

Mekanik seçenekler

• Güçlendirilmiş IP koruma derecesi.
• Havalandırma filtreleri.
• Arıza tespitli, yedekli havalandırma.
• Üst giriş bağlantısı.

İletişim seçenekleri

• GTS (Grafik Dokunmatik Ekran).
• ADC arayüzü (ayarlanabilir gerilimsiz kontaklar).
• MODBUS RTU.
• MODBUS TCP.
• PROFIBUS / PROFINET.
• BACnet/IP arayüzü.
• NET VISION: Birçok işletim sisteminde UPS izleme ve kapatma yönetimi için profesyonel WEB/SNMP arayüzü.

Uzaktan bakım

• UPS cihazınızı 7/24 çalışan Critical Power (kritik güç) uzmanına bağlayan LINK-UPS uzaktan izleme hizmeti.



Sn [kVA] 80 100 120 160 200 Pn [kW] 64 80 96 128 160 Giriş / çıkış 3/3 Paralel yapılandırma (dağılımlı veya merkezi bypass) 6 birime kadar (dağıtılmış veya merkezileştirilmiş baypas) Giriş Nominal voltaj 380 V – 400 V – 415 V(1) Voltaj toleransları 340 ile 460 V arası Nominal frekans 50/60 Hz Frekans toleransı 45 ile 65 Hz arası Güç faktörü / THDI 0,99 sabit / filtresiz %2,5 Çıkış Nominal voltaj 380 V – 400 V – 415 V (ayarlanabilir)(1) Voltaj toleransı < %1 (statik yük), 5 ms’de ± %2 (dinamik yük koşulları %0 ile 100 arası) Nominal frekans 50/60 Hz Frekans toleransı ± 0.2% Toplam çıkış voltajı bozunumu – doğrusal yük ThdU < %2 Toplam çıkış voltajı bozunumu – doğrusal olmayan yük ThdU < %4 Kısa devre akımı 3,5 In’e kadar Aşırı yük 1 dakika boyunca %150, 10 dakika boyunca %125 Crest faktörü  3:1 Güçte azalma olmadan güç faktörü 0,9 indüktifden 0,9 kapasitife Bypass Nominal voltaj 380 V – 400 V – 415 V Voltaj toleransı ± %10 (seçilebilir) Nominal frekans 50/60 Hz Frekans toleransı ± %2 (Jeneratör uyumluluğu için yapılandırılabilir) Verimlilik Çevrimiçi modu 94% Eko Modu 98% Çevre Çalışma ortam sıcaklığı 0°C ile + 35°C arası (maksimum akü ömrü için 15°C ile 25°C arası) Bağıl nem %0 – %95, yoğuşma olmadan Maksimum yükseklik indirgemesiz 1000 m (maks. 3000 m) 1 m’de akustik gürültü seviyesi (ISO 3746) 65 dBA 67 dBA UPS Kabini  Boyutlar G x D x Y 1000 x 800 x 1930 mm Ağırlık 740 kg 860 kg 1020 kg Koruma derecesi IP20 (isteğe bağlı olarak diğer IP değerleri) Renkler RAL 9006 Standartlar  Güvenlik IEC/EN 62040-1, AS 62040.1.1, AS 62040.1.2 EMC IEC/EN 62040-2, AS 62040.2 Performans IEC/EN 62040-3, AS 62040.3  Ürün bildirimi CE, RCM (E2376)

(1) Diğerleri talep üzerine temin edilir.
