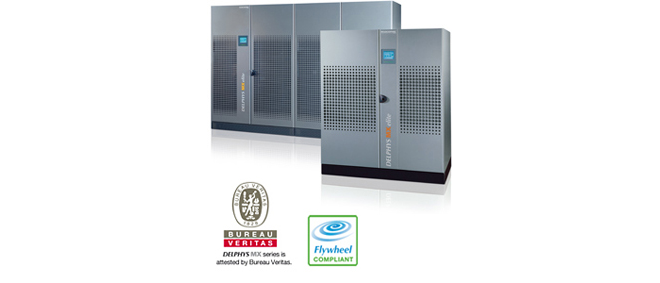

DELPHYS MX 250-900 KVA

DELPHYS MX
Dayanıklı mimariler için esnek, trafolu çözüm 250 – 900 kVA

PDF Türkçe Katalog Download PDF English Catalog Download

Uygulama alanları

• Endüstri
• İşlemler
• Altyapı
• IT uygulamaları
• Sağlık

Avantajlar

Optimum yük koruması

• VFI modunda sürekli çalışma (On Line – çift çevrim).
• İnverter izolasyon trafosu, DC akımın hem yükten hem de bypass kaynağından galvanik ayrılmasını sağlar.
• Tüm yük koşullarında çıkış gerilimi hassasiyeti.
• Anormal yük koşullarına karşı dayanıklılık için yüksek aşırı yük kapasitesi.
• Kolay bakım yapılabilirliği, çekerek çıkartılabilir alt donanımlar ve tüm bileşenlere önden erişebilirlik sayesinde Ortalama Tamir Süresini (MTTR) azaltmaktadır.
• Arıza toleranslı, tümleşik yedeklilik bileşenlerine sahip mimari.

Sağlam ve güvenilir

• Sağlam ve güvenilir paralel yapılandırma modu.
• Dağıtılmış veya merkezi bypass, herhangi bir elektrik altyapısıyla mükemmel uyum sağlar.
• Tak-çıkar özelliği, yüksek kalitede gücü korurken genişletme veya yedekli çalışma işlemlerini basitleştirir.
• Trafo bazlı topoloji, her türlü elektrik tesisatlarına adapte edilebilir.

Minimuma Düşürülmüş Toplam Sahip Olma Maliyeti

• VFI modunda, trafo da dahil yüksek verim.
• Yüksek güç yoğunluğu: Küçük ayak izi sayesinde, tesislerinizde yerden tasarruf sağlar.
• Yüksek ve sabit giriş gücü faktörü, giriş ağı alyapınızın boyutlarını sınırlandırmanıza yardımcı olur.
• Doğrultucunun şebeke bağlantısı sadece 3 kablo gerektirir (nötr gerekmez).
• Yüksek kısa-devre kapasitesi, çıkış kısmındaki koruma cihazlarının işini basitleştirir.

Standart elektriksel özellikleri

• Geri besleme koruması: tespit devresi.
• Standart arayüz:
– 3 giriş (acil durum durdurma, jeneratör grubu, akü koruma),
– 4 çıkış (genel alarm, destekleme, bypass,önleyici bakım gereksinimleri).
• EBS (Uzman Akü Sistemi).

Standart haberleşme özellikleri

• Çok dilli grafik ekran.
• 6 haberleşme kartı için yuvalar.

Elektrik seçenekleri

• EBS (Uzman Akü Sistemi).
• VOLAN uyumlu.
• ACS senkronizasyon sistemi.
• Yedekli elektronik güç kaynakları.

Mekanik seçenekler

• Güçlendirilmiş IP koruma derecesi.
• Havalandırma filtreleri.
• Arıza tespitli, yedekli havalandırma.
• Üst giriş bağlantısı.

İletişim seçenekleri

• GTS (Grafik Dokunmatik Ekran).
• ADC arayüzü (ayarlanabilir gerilimsiz kontaklar).
• MODBUS RTU.
• MODBUS TCP.
• PROFIBUS / PROFINET.
• BACnet/IP arayüzü.
• NET VISION: Birçok işletim sisteminde UPS izleme ve kapatma yönetimi için profesyonel WEB/SNMP arayüzü.

Uzaktan bakım

• UPS cihazınızı 7/24 çalışan Critical Power (kritik güç) uzmanına bağlayan LINK-UPS uzaktan izleme hizmeti.

Sn [kVA] 250 300 400 500 800 900 Pn [kW] 225 270 360 450 720 800 Giriş / çıkış 3/3 Paralel yapılandırma 6 birime kadar Doğrultucu giriş Nominal giriş voltajı(1) 380 V – 400 V – 415 V Voltaj toleransı 340 ile 460 V arası 360 ile 460 V arası Nominal giriş frekansı 50/60 Hz Frekans toleransı ± 5 Hz Güç faktörü / THDI 0,93 / < %4,5 0,94 / < %5 Çıkış Nominal çıkış voltajı 380 V – 400 V – 415 V Voltaj toleransı < %1 (statik yük), 5 ms’de ± %2 (dinamik yük koşulları %0 ile 100 arası) Nominal çıkış frekansı 50/60 Hz Çıkış frekansı toleransı ± %0.2 Toplam çıkış voltajı bozunumu – doğrusal yük ThdU < %2 Toplam çıkış voltajı bozunumu – doğrusal olmayan yük (lEC 62043-3) ThdU < %3.2 ThdU < %2.5 Kısa devre kapasitesi 4,4 In’e kadar Aşırı yük kapasitesi 1 dakika boyunca %150, 10 dakika boyunca %125 Crest faktörü 3:1 İndirgemesiz kabul edilebilir güç faktörü Endüktif 0.9 ‘ a kadar Bypass Nominal voltaj 380 V – 400 V – 415 V Voltaj toleransı ± %10 Nominal frekans 50/60 Hz Frekans toleransı ± %2 (Jeneratör uyumluluğu için yapılandırılabilir) Verimlilik Çevrimiçi modu %93,5’e kadar Eko Modu %98 Çevre Çalışma ortam sıcaklığı 0°C ile + 35°C arası (maksimum akü ömrü için 15°C ile 25°C arası) Bağıl nem %0 – %95, yoğuşma olmadan Maksimum yükseklik indirgemesiz 1000 m (maks. 3000 m) 1 m’de akustik gürültü seviyesi (ISO 3746)(2) < 70 dBA < 72 dBA < 75 dbA UPS Kasasi Boyutlar G x D x Y 1600 x 995 x 1930 mm 3200 x 995 x 2210 mm Ağırlık 2500 kg 2800 kg 3300 kg 5900 kg Koruma derecesi IP20 Renkler RAL 9006 Standart uygunluk Güvenlik IEC/EN 62041-1, AS 62040.1.1, AS 62040.1.2 EMC IEC/EN 62040-2, AS 62040.2 Performans IEC/EN 62040-3, AS 62040.3 Ürün uygunluğu CE, RCM (E2376)

(1) DELPHYS MX 250-500: Diğerleri talep üzerine temin edilir.
(2) Güç serisine göre.
