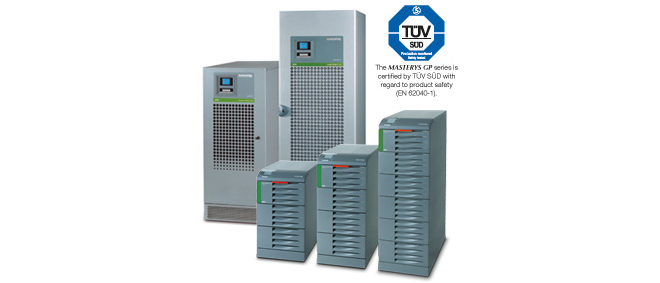

MASTERYS GP 10-120 KVA

MASTERYS GP – Green Power 2.0 serisi
Ödün vermeyen, yüksek verimli koruma 10 – 120 kVA/kW

PDF Türkçe Katalog Download PDF English Catalog Download

Çözüm

• Veri merkezleri
• Telekomünikasyon
• Sağlık hizmetleri sektörü
• Hizmet sektörü
• Altyapı
• Endüstriyel uygulamalar

Avantajlari

Enerji tasarrufu + Tam aktif güç = TCO

Enerji tasarrufu : tavizsiz yüksek verimlilik

• Çift Dönüşüm Modu, tüm şebeke kalitesi sorunlarına karşı toplam yük koruması sağlar sadece UPS çalışma modu – VFI kullanarak piyasadaki en yüksek verimliliği sunar.
• Ultra yüksek verimli çıkış bağımsız gerçek şantiye şartlarında değeri olması, yük ve gerilim çalışma koşulları geniş bir yelpazede uluslararası bir sertifikasyon kuruluşu tarafından test edilmiş ve doğrulanmıştır.
• Vfi modundaki Ultra yüksek çıkış verimliliği, tüm Green Power 2.0 UPS serileri için geliştirilmiş olan yenilikçi bir topoloji (3-Katman teknolojisi) tarafından sağlanmaktadır.

Tam nominal güç: kW=kVA

• En yeni jenerasyon sunucuların beslemesinde güç düşüşü görülmez (önde veya birim güç faktörü).
• IEC 62040’a uygun gerçek tam güç: kW=kVA (birim güç faktörü tasarımı), eski UPS’lere oranla %25 daha fazla etkin güç sağlar.
• Görünür güç azalması olmadan güç faktörünün önde 0,9 olduğu durum için de uyumludur.

Önemli maliyet tasarrufları (Sahip Olma Maliyeti – TCO)

• %96 verimlilik sağlayan gerçek çift dönüşüm modu sayesinde en üst düzeyde enerji tasarrufu: Eski UPS’lere oranla %50 enerji tasarrufu, elektrik faturalarında önemli bir indirim sağlar.
• Enerji tasarrufu sayesinde UPS “kendini öder”.
• Paralel sistemlerde genel bir verimlilik artışı sağlayan Energy Saver modu.
• kW=kVA, aynı UPS gücüyle maksimum güç anlamına gelir: ekstra tasarım maliyeti yoktur ve dolayısıyla daha düşük TL/kW anlamına gelir.
• Yüksek performanslı iGBT doğrultucusu sayesinde sistem girişi altyapısında (kaynaklar ve dağıtım) maliyet optimizasyonu sağlanır.
• Akü yapılandırması, çok geniş bir DC aralığı sayesinde optimize edilebilir.
• Daha uzun akü ömrü ve performansı:
– uzun ömürlü akü,
– akü kullanmadan, çok geniş giriş gerilimi ve frekansı aralığını kabul eder.
– EBS (Uzman Akü Sistemi) şarj yönetimi, akünün hizmet ömrünü uzatır.

Standart elektriksel özellikler

• Çift besleme
• Dahili bakım bypass’ı.
• Geri besleme koruması: tespit devresi.
• EBS (Expert Battery System) akü yönetimi
• Akü sıcaklık sensörü

Elektrik seçenekleri

• Harici bakım bypass
• Harici akü kasası.
• Ek akü şarjörleri.
• Galvanik izolasyon transformatörü
• Paralel kit.
• ACS senkronizasyon sistemi

Standart haberleşme özellijleri

• Renkli grafik ekranlı, kullanıcıyla dost çok dilli arayüz.
• Hizmete sokma sihirbazı.
• Haberleşme seçenekleri için 2 yuva.
• Kuru-kontak arayüzü (100-120 kVA/kW).
• MODBUS TCP.
• MODBUS RTU.
• Entegre LAN arayüzü (web sayfaları, e-posta).

İletişim seçenekleri.

• Kuru kontak arayüzü (10-80 kVA/kW).
• PROFIBUS
• BACnet/IP arayüzü.
• NET VISION: Birçok işletim sisteminde UPS izleme ve kapatma yönetimi için profesyonel WEB/SNMP arayüzü.

Uzaktan bakım

• UPS cihazınızı 7/24 çalışan Critical Power (kritik güç) uzmanına bağlayan LINK-UPS uzaktan izleme hizmeti.

Teknik veriler



Sn [kVA] 10 15 20 30 40 60 80 100 120 Pn [kW] 10 15 20 30 40 60 80 100 120 Giriş/Çıkış 3/1 • • • – – – – – – Giriş/Çıkış 3/3 • • • • • • • • • Paralel konfigürasyon 6 birime kadar Giriş Nominal voltaj  400 V 3faz + N Voltaj toleransları 240 V ila 480 V(1) Nominal frekans  50/60 Hz ± %10 Güç faktörü/THDI > 0,99 / < %2,5 Çıkış Güç faktörü 1 (IEC/EN 62040-3 ‘ e göre) Nominal voltaj 3 faz + N: 400 V (380/415 V olarak ayarlanabilir) Voltaj toleransı statik yük ±%1 dinamik yük VFI-SS-111 ile uyumlu Nominal frekans  50 / 60 Hz Frekans toleransı ± %2 (Jeneratör uyumluluğu için yapılandırılabilir) Toplam çıkış voltajı bozunumu – lineer yük < 1 % Toplam çıkış voltajı bozunumu – lineer olmayan yük < 3% Aşırı yük 10 dakika boyunca %125, 1 dakika boyunca %150(1) Crest faktörü  3:1 Bypass Nominal voltaj Nominal çıkış voltajı Voltaj toleransı ± %15 (%10’dan %20’ye kadar ayarlanabilir) Nominal frekans  50 / 60 Hz Frekans toleransı  ± 2% Efficiency (TÜV SÜD verified) %50 yükte online mod %96’e kadar %75 yükte online mod %96’e kadar %100 yükte online mod %96’e kadar Ekonomi modu %98’e kadar Çevre Çalışma ortam sıcaklığı 0 °C ile +40(1) °C arası (maksimum akü ömrü için 15 °C ile 25 °C arası) Bağıl nem %0 – %95 yoğunlaşmasız Maksimum yükseklik ≤ 1000 m indirgemesiz 1 m’de gürültü seviyesi (ISO 3746) < 52 dBA < 55 dBA < 60 dBA < 65 dBA UPS Kasasi Boyutlar G x D x Y 444 x 795 x 800 mm 444 x 795 x 1000 mm 444 x 795 x 1400 mm 600 x 800 x 1400 mm 700 x 800 x 1930 mm Ağırlık 190 kg 195 kg 315 kg 320 kg 180 kg 200 kg 380 kg Koruma derecesi IP 20 Renkler RAL 7012 Standartlar Güvenlik IEC/EN 62040-1, AS 62040.1.1, AS 62040.1.2 EMC IEC/EN 62040-2, AS 62040.2 Performans VFI-SS-111 – IEC/EN 62040-3, AS 62040.3 Sismik uyumluluk Talep üzerine, Üniform Bina Tüzüğü UBC-1997 Bölge 4 uyarınca Ürün bildirimi CE, RCM (E2376)

(1) Koşullara bağlıdır.
